| Technische Angaben | SVR | |
|---|---|---|
| Angaben des Glases | 1000 x 1300 mm | |
| Maße in der vertikalen Lage | ||
| Breite | 1350 mm | |
| Länge | 300 mm | |
| Höhe | 1650 mm | |
| Maße in der horizontalen Lage | ||
| Breite | 1350 mm | |
| Länge | 1000 mm | |
| Höhe | 1650 mm | |
| Gewicht | 80 kg | |
| Elektrischer Anschluß | 1 N PE 230 V 50 Hz / 16 A | |
| Pumpleistung | 3 m3 / hod. | |
| Gelbes Licht | PHILIPS 36 W | |

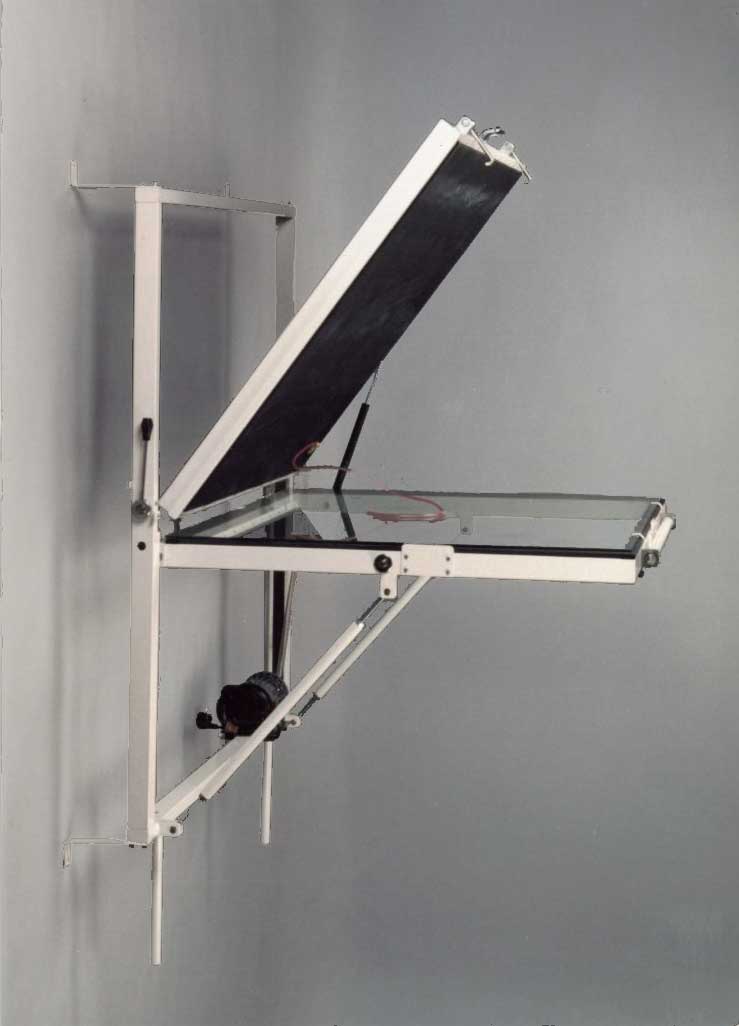

VAKUUM-KOPIERRAHMEN SVR eine einfache Raum sparende Anlage zur Übertragung der Filmvorlage auf das Sieb.
Die Rahmenkonstruktion wird an die Mauer befestigt und besteht aus einem Paar schwenkbar gelagerten Klappflächen: spezielle Glasplatte und antistatische Gummimembrane. In der Arbeitslage werden die Flächen mittels Aufnahmen abgeriegelt. Die einfache Öffnung des Rahmens und Fixieren in dieser Lage werden von einem Gasausleger gesichert. Vakuum-Kopierrahmen hat eine öllose Luftpumpe, die Luft zwischen Glasfläche und Gummimembrane auspumpt und rasches sowie sehr festes Andrücken der Vorlage ans Sieb sichert. Für bessere Handhabung mit dem fotoempfindlichen Material ist auf dem Rahmen eine Leuchtröhre mit gelbem Licht befestigt. Das Material für die Gummimembrane und die Luftpumpe wird von westeneuropäischen Firmen geliefert und auf den SVR-Rahmen werden sie schon mehrere Jahre ohne Bemängelungen benutzt. Metallische Teile des Rahmens sind lackiert und galvanisiert.
